CK1/CKG1-Z1 Series

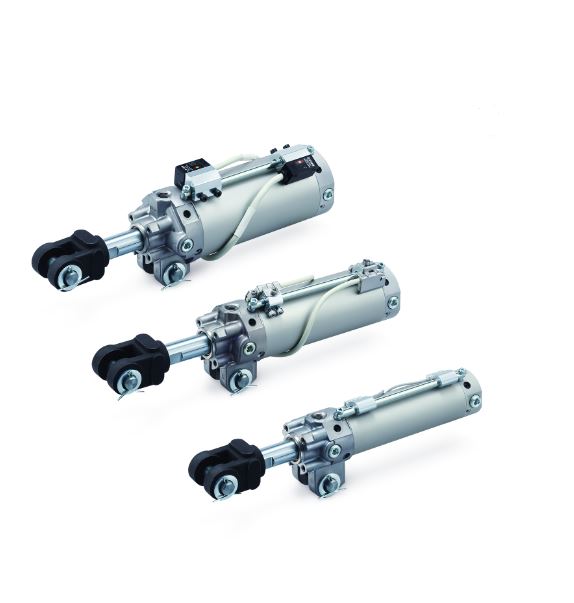

클램프 실린더 CK1-Z1 / CKG1-Z1 Series

  • - 질량 : 7% 삭감 (1.96kg → 1.82kg)
  • - 3타입의 크레비스 폭 : 12.5mm, 16.5mm, 19.5mm
      사용 용도에 맞는 선택이 가능
  • - 기존 제품 CK1 시리즈와 설치 치수 호환 가능
  • - 스위치 부착 로드, 배관 포트 : 3방향으로 부착 가능
  • - 여러 종류의 오토스위치를 부착 가능
      내강자계 오토스위치, 표준형 오토스위치

  • 종류 시리즈 작동 방식 클레비스 폭(mm) 튜브 내경(mm)
    표준 자석 타입 CKG1□-Z1 복동 12.5, 16.5, 19.5 40, 50, 63
    자석 없음 CK1□-Z1 복동 12.5, 16.5, 19.5 40, 50, 63
    강력 자석 타입 CKP1□-Z1 복동 12.5, 16.5, 19.5 40, 50, 63


  • 4c3e8680b6669bc985b20067b4812cae_스크린샷_18-6-2024_155034_.jpeg


    •
