CQ2/CDQ2-Z Series

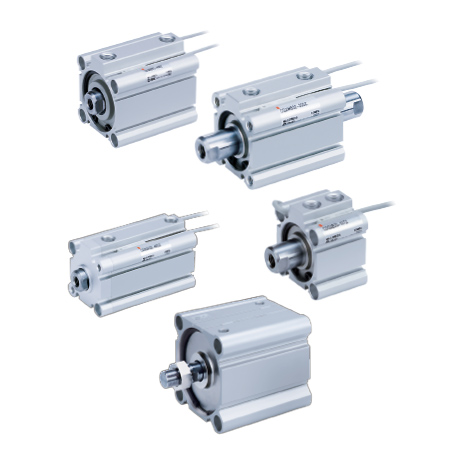

박형 실린더 CQ2/CDQ2-Z Series

  • - 전체길이가 박형으로 설계되어 장치의 콤팩트화를 실현하는 공간절약 실린더
  • - 4면에 소형 오토스위치 부착 가능(ø12~ø25는 2면)
  • - 오토스위치의 돌출이 없습니다.
  • - 경량 : 5~13% 저감 (종래 CQ2 비교)
  • - 2산 클레비스용 받침금구, 콤팩트 푸트형 금구를 새롭게 추가
  • - 설치볼트 동봉, 로드선단금구 부착 품번을 설정(별도 주문하는 수고를 덜어줌)
  • - 오토스위치 부착(CDQ2 시리즈 : CDQ2, CDQ2W, CDQ2K, CDQ2KW, CDQP2, CDQ2□S, CDBQ2)

  • 형식 시리즈 작동방식 튜브내경(mm)
    표준형 CQ2-Z 복동 편로드 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
    표준형 CQ2W-Z 복동 양로드 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
    표준형 CQ2-Z 단동(전진·후진) 12, 16, 20, 25, 32, 40, 50
    대구경 CQ2-Z 복동 편로드 125, 140, 160, 180, 200
    대구경 CQ2W-Z 복동 양로드 125, 140, 160, 180, 200
    롱 스트로크 CQ2-Z 복동 편로드 32, 40, 50, 63, 80, 100
    로드회전 방지형 CQ2K-Z 복동 편로드 16, 20, 25, 32, 40, 50, 63
    로드회전 방지형 CQ2KW-Z 복동 양로드 16, 20, 25, 32, 40, 50, 63
    축방향 배관형(집약 배관형) CQP2 복동 편로드 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
    축방향 배관형(집약 배관형) CQP2 단동(전진·후진) 12, 16, 20, 25, 32, 40, 50
    내횡하중형 CQ2□S-Z 복동 편로드 32, 40, 50, 63, 80, 100
    End Lock형 CBQ2 복동 편로드 25, 32, 40, 50, 63, 80, 100


    • 4c3e8680b6669bc985b20067b4812cae_스크린샷_17-6-2024_144755_.jpeg
