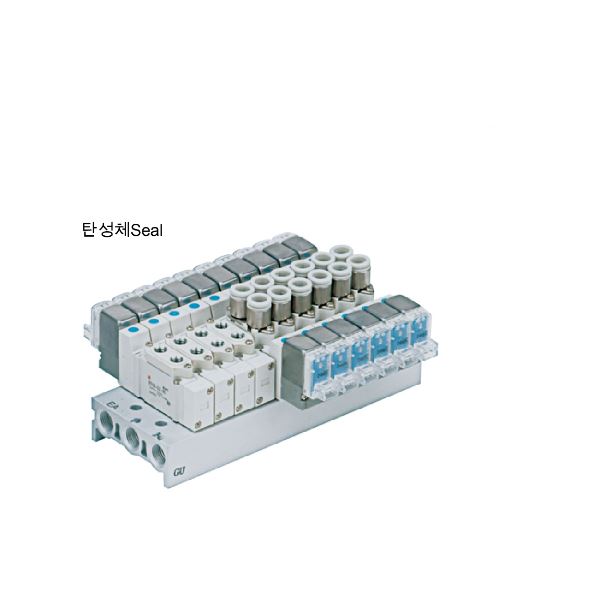

SY3000/5000/7000/9000 Series

SMC 5포트 솔레노이드밸브
직접 배관형
SY3000/5000/7000/9000 Series

SY3120- / SY3220- / SY3320- / SY3420- / SY3520- /
SY5120- / SY5220- / SY5320- / SY5420- / SY5520- /
SY7120- / SY7220- / SY7320- / SY7420- / SY7520- /
SY9120- / SY9220- / SY9320- / SY9420- / SY9520-


  • - 3포트 밸브와 5포트 밸브 혼합 설치 가능.
  • - 소비전력 : 0.1W (절전회로 포함)
  • - 알루미늄 일체형 매니폴드, DIN 레일,
      분할형 매니폴드 등 풍부한 매니폴드 옵션
  • - 매니폴드 형식 : SS5Y3, SS5Y5, SS5Y7, SS5Y9
  • - 스페이서형 감압밸브에 대응

  • 시리즈 유량특성
    4/2→5/3(A/B→EA/EB)
    C[dm3/(s·bar)]    		 유량특성
    4/2→5/3(A/B→EA/EB)
    b    		 유량특성
    4/2→5/3(A/B→EA/EB)
    Cv    		 실린더 구동
    사이즈    		 소비전력(W)
    SY3000 1.1 0.30 0.26 ø40 0.35(표준)
    0.1(절전회로 부착)
    SY5000 2.8 0.29 0.66 ø63 0.35(표준)
    0.1(절전회로 부착)
    SY7000 4.5 0.27 1.1 ø80 0.35(표준)
    0.1(절전회로 부착)
    SY9000 10 0.29 2.5 ø100 0.35(표준)
    0.1(절전회로 부착)
    SY300 1.1 0.30 0.26 ø40 0.35(표준)
    0.1(절전회로 부착)
    SY500 2.8 0.29 0.66 ø63 0.35(표준)
    0.1(절전회로 부착)


  • 4c3e8680b6669bc985b20067b4812cae_스크린샷_11-6-2024_131436_.jpeg


    •
