ZHV Series

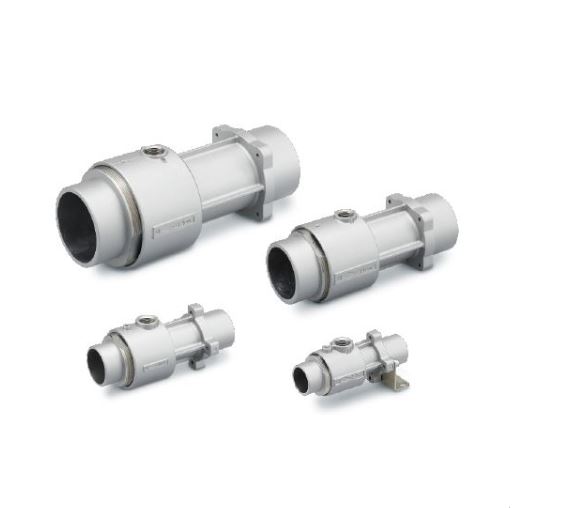

진공플로 ZHV Series

  • - 압축 공기 공급으로 블로 & 진공이 가능
      블로 : 최대 6,820L/min (ANR) ※1
      진공 : 최대 5,270L/min (ANR) ※1
      ※1 공급 압력 : 0.5MPa일 때, ZHV40의 값
  • - 노즐 위치 조정으로 블로/진공 유량의 조정이 가능!
  • - 공급 공기량의 3배 이상의 진공 유량
  • - 공급 공기량의 4배 이상의 블로 유량
  • - 질량 : 최대 50% 삭감(209g←417g) ※2
     ※2 ZHV20, 종래품(ZH20-X185)과의 비교
     용적: 최대 50% 삭감(17,000mm3←34,000mm3)※3
     ※3 ZHV10, 종래품(ZH10-X185)과의 비교
  • - 기존 제품(ZH-X185)과 본체 설치, 포트 접속 방법, 유체 통과 직경 호환

    • 시리즈 진공압력
    (kPa)    		 흡입 유량
    L/min(ANR)    		 토출 유량
    L/min(ANR)    		 공기 소비량
    L/min(ANR)    		 유체 통과 직경
    ZHV10 -6 520 670 180 Ø13
    ZHV20 -6 1975 2360 380 Ø21.6
    ZHV30 -6 4590 5310 710 Ø30
    ZHV40 -6 5270 6820 1330 Ø42
