ZU□A Series

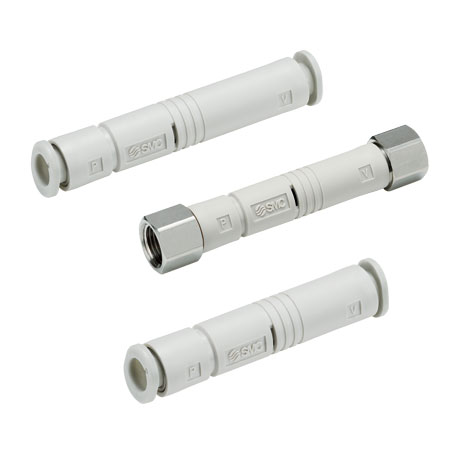

직선형 진공 이젝터 ZU□A Series

  • - 소형·경량
      외형치수:ø10.4, 무게:3.9g, 전체길이:52mm
  • - 포트 접속구경
      ø6 원터치 피팅, Rc1/8 암나사
  • - 도달진공압력(kPa)
      S타입:-90
      L타입:-48

  • 4c3e8680b6669bc985b20067b4812cae_스크린샷_1-7-2024_17265_.jpeg


  • 시리즈 노즐지름(mm) 최대흡입유량
    [L/min(ANR)]
    S타입    		 최대흡입유량
    [L/min(ANR)]
    L타입    		 공기소비량
    [L/min(ANR)]    		 적용패드기준(mm)
    ZU03□A 0.3 1.8 3.4 4.2 2~8
    ZU04□A 0.4 3.2 5.8 7.7 2~10
    ZU05□A 0.5 7 13 14 2~13
    ZU07□A 0.7 11 16 28 2~20
    •
