ZH□A Series

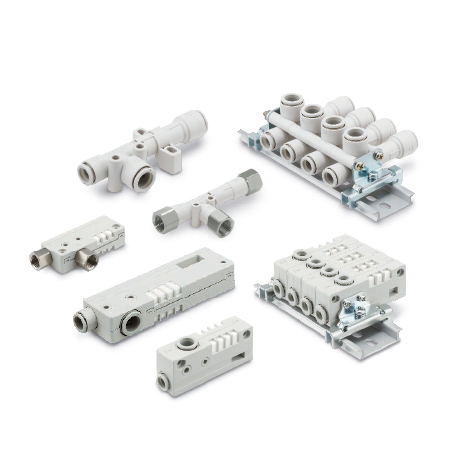

직접 배관형 / 박스형(소음기 내장) ZH□A Series

  • - 소형·경량
      전체 길이: 최대 11% 감소(6.7mm 단축) 직접 배관형
      포트 높이: 최대 25% 감소(9.1mm 단축) 직접 배관형
      질량: 최대 74% 감소(65.1g 감소) 직접 배관형
      용적: 최대 39% 감소(14.1cm3 감소) 박스형(소음기 내장)
  • - 4종류 부착방법
      직접 부착, 표준 브라켓 장착, L형 브라켓 장착, DIN레일 장착
  •   소음기/표준 브라켓(직접 배관만)을 구비

  • 몸체형식 시리즈 노즐지름(mm) 최대흡입유량
    [L/min(ANR)]    		 공기 소비량
    [L/min(ANR)]    		 적용기준(mm)
    직접 배관형 ZH05DSA 0.5 6 13 2~13
    직접 배관형 ZH07DSA 0.7 12 27 2~20
    직접 배관형 ZH10DSA 1.0 26 52 2~32
    직접 배관형 ZH13DSA 1.3 40 88 2~50
    직접 배관형 ZH15DSA 1.5 58 117 2~100
    직접 배관형 ZH18DSA 1.8 76 165 2~125
    직접 배관형 ZH20DSA 2.0 90 201 2~150
    박스형
    (소음기 내장)    		 ZH05B□A 0.5 6 13 2~13
    박스형
    (소음기 내장)    		 ZH07B□A 0.7 12 27 2~20
    박스형
    (소음기 내장)    		 ZH10B□A 10 26 52 2~32
    박스형
    (소음기 내장)    		 ZH13B□A 1.3 40 88 2~50
    박스형
    (소음기 내장)    		 ZH15B□A 1.5 58 117 2~100
    박스형
    (소음기 내장)    		 ZH18B□A 1.8 76 165 2~125
    박스형
    (소음기 내장)    		 ZH20B□A 2.0 90 201 2~150
