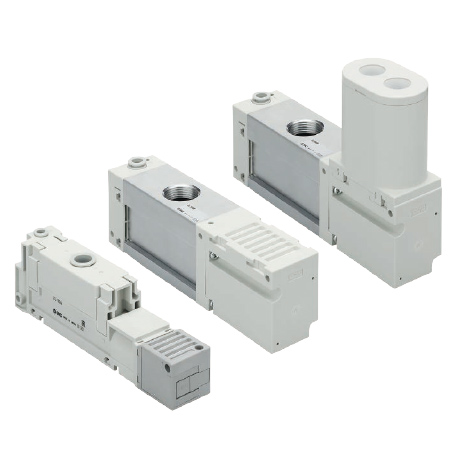

ZL1/ZL3/ZL6 Series

다단 이젝터 ZL1/ZL3/ZL6 Series

  • - 최대 흡입유량 100/300/600 L/min (ANR)의 3타입을 준비
  • - 공기 소비량 91% 삭감 (ZL3, ZL6의 경우)
  • - 질량 최대 60% 삭감 [ZL1 : 180g → ZL112 (종래품) : 450g]
  • - 3단 디퓨저 구조 채용 (ZL1의 경우 당사 비)
    　  흡입 유량 250% 향상
  • - 3종류의 진공압력 검출부
  • - 공구 불필요! 유지 보수 공수의 삭감이 가능

    • ※ 1 ZL3H, ZL6H (표준 공급 압력 : 0.5MPa)시
    ※ 2 포트분기 + 포트 배기시

    시리즈 노즐지름(mm) 최대흡입유량
    [L/min(ANR)]    		 공기 소비량
    [L/min(ANR)]
    ZL1 1.2 100 57
    ZL3 1.9 , 1.5 300 ※ 2 135 ※ 1
    ZL6 1.9 × 2 , 1.5 × 2 600 ※ 2 270 ※ 1
